目镜、物镜与变焦镜组

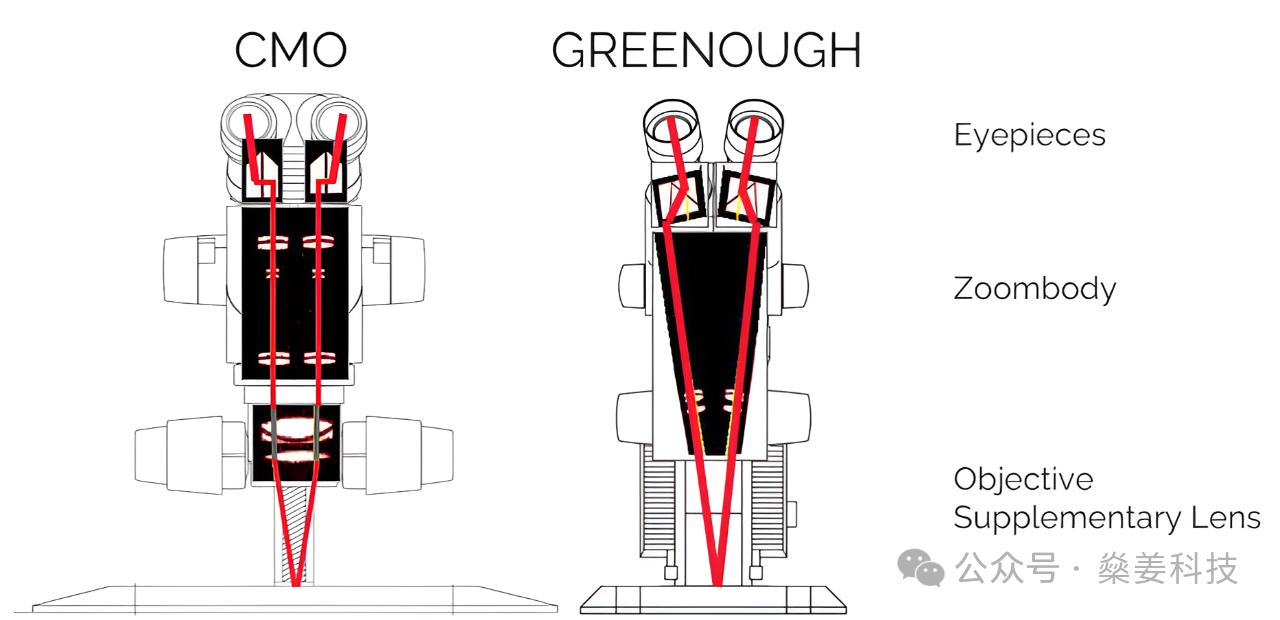

      上一篇文章所示的光路图显示，物镜是体式显微镜成像的起始点。当光线从被观察物体发出后，首先经过物镜，物镜将这些光线聚焦并形成一个初步的实像。然后，这个实像再被变焦镜组（也称为中间镜组）进一步放大或缩小，并最终通过目镜进入观察者的眼睛。

      物镜的光学参数直接决定了成像质量。常见的物镜有平场物镜和高倍率物镜，它们能在不同倍率下提供无畸变、无色差的高清图像，也有齐焦消色差与复消色差之间的档次差别。数值孔径（N.A.）是衡量物镜性能的关键指标，它与分辨率成正比，与焦深成反比。因此，选择高N.A.值的物镜，可以获得更清晰的图像和更高的分辨率。比如说，意大利OPTIKA鸥卡™的SZP系列，分辨率最高可达299 lp/mm，而SZR系列，分辨率最高可达406 lp/mm; 关于物镜，我们前期有过几篇文章细述过，请参照显微镜“物镜”大揭秘！

      体式显微镜的变焦镜组是由一组可以调整相互距离的透镜组成。当我们转动显微镜上的变焦旋钮时，这组透镜之间的距离就会发生变化，从而改变显微镜观察到的物体的放大倍数。体式显微镜的变焦范围根据不同级别有所变化，变焦比越大，放大范围更大，可以平滑地调整放大倍数，具有更高的实用性；比如说意大利OPTIKA鸥卡™的SZ系列，变焦范围可达0.65x至5.5x倍，变焦比8.46:1; SZP系列，变焦范围可达0.8x至8x，变焦比10:1；SZR系列，可达0.75x至13.5x，变焦比18:1；

      体式显微镜的目镜，通常为10x的放大倍数，视野越大，观察样本的范围越大。意大利OPTIKA鸥卡™体式显微镜的目镜，通常达到23mm宽视野。当有具体需求时，目镜的放大倍数也有更大的选择，比如说，意大利OPTIKA鸥卡™的SZ系列，搭配专属配件--2倍附加镜头及25倍目镜，放大倍数可达275倍。

      请注意，体式显微镜的变焦镜组和物镜是相互配合工作的，它们共同决定了显微镜的放大倍数和成像质量。因此，在使用体式显微镜时，需要合理地调整变焦旋钮和物镜的位置，以获得最佳的观察效果。

支架系统

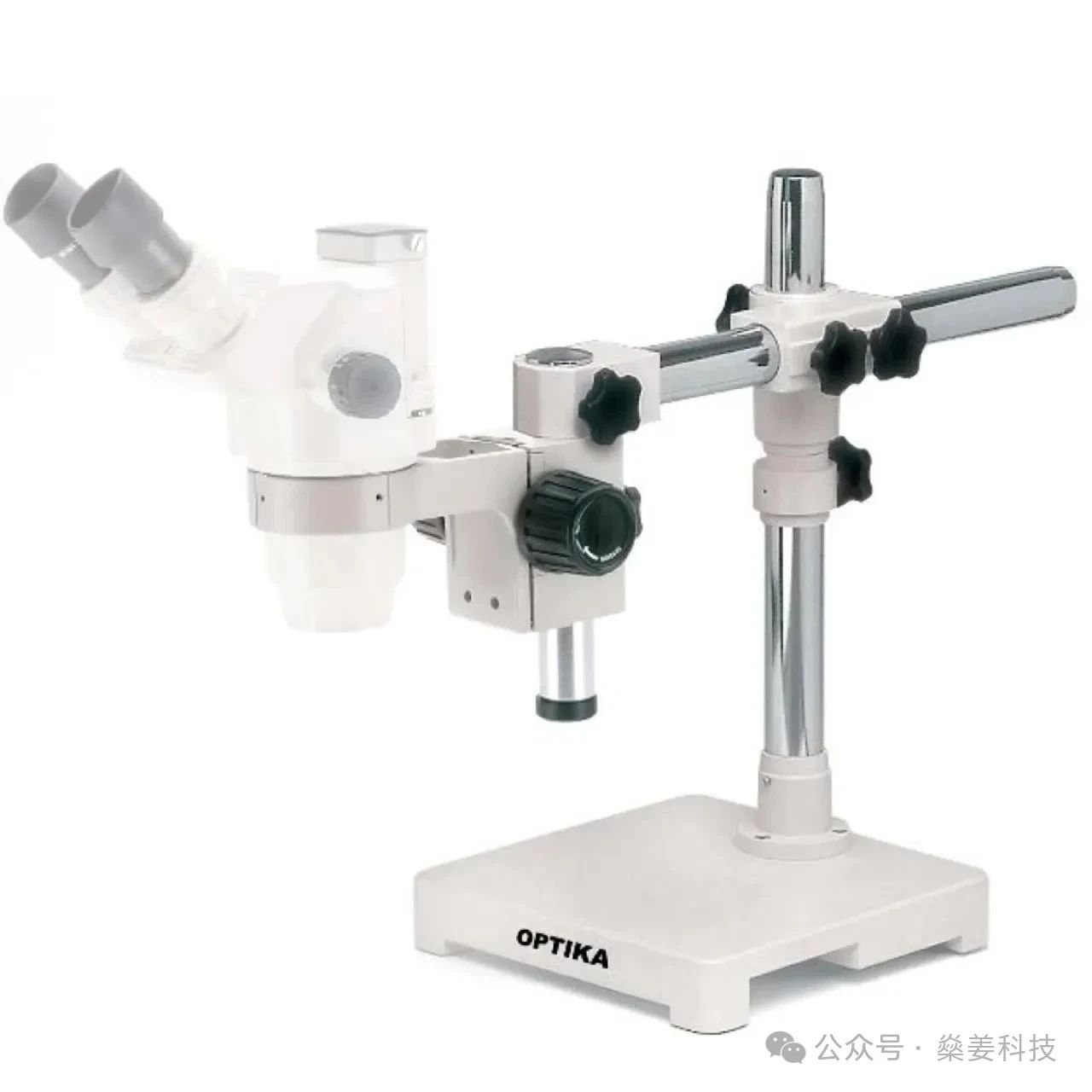

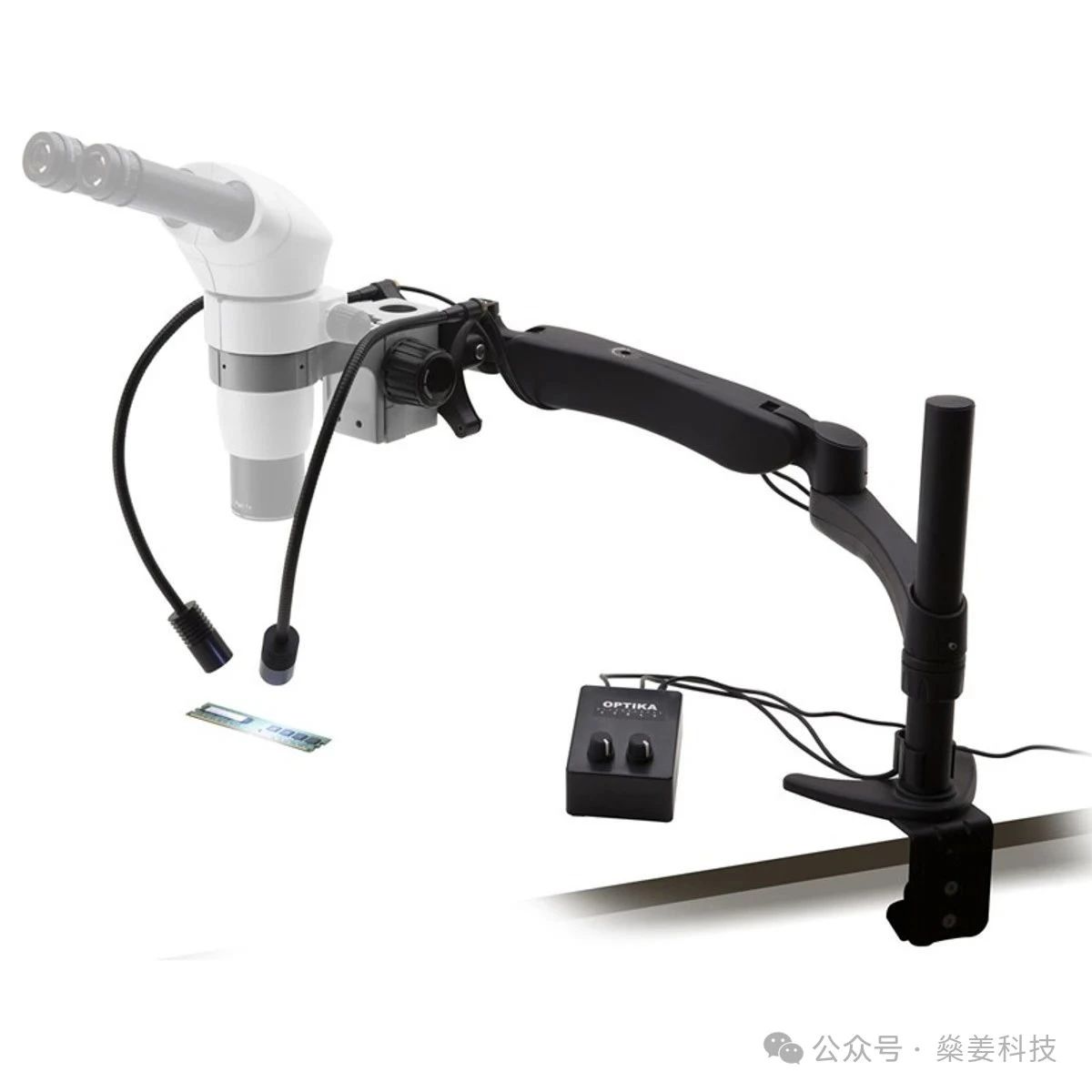

      体式显微镜的支架系统是其稳定的基石。优质的支架应具备足够的刚性和稳定性，以确保在高倍率观察时不会出现晃动或失焦。意大利OPTIKA鸥卡™具有各种支架系统可供选择。

工作距离

       体式显微镜的工作距离是指物镜前透镜的表面到被检物体之间的距离。优质体式显微镜通常具有较大的工作距离，这使得观察者在操作时能够更加自如，不会因距离过近而受限。

      比如说意大利OPTIKA鸥卡™格里诺光学的SZ系列，工作距离为110mm；伽利略光学的SZP系列，工作距离为80mm；SZR系列工作距离为60mm，远超过生物显微镜的限制。

入射光源与透射光源

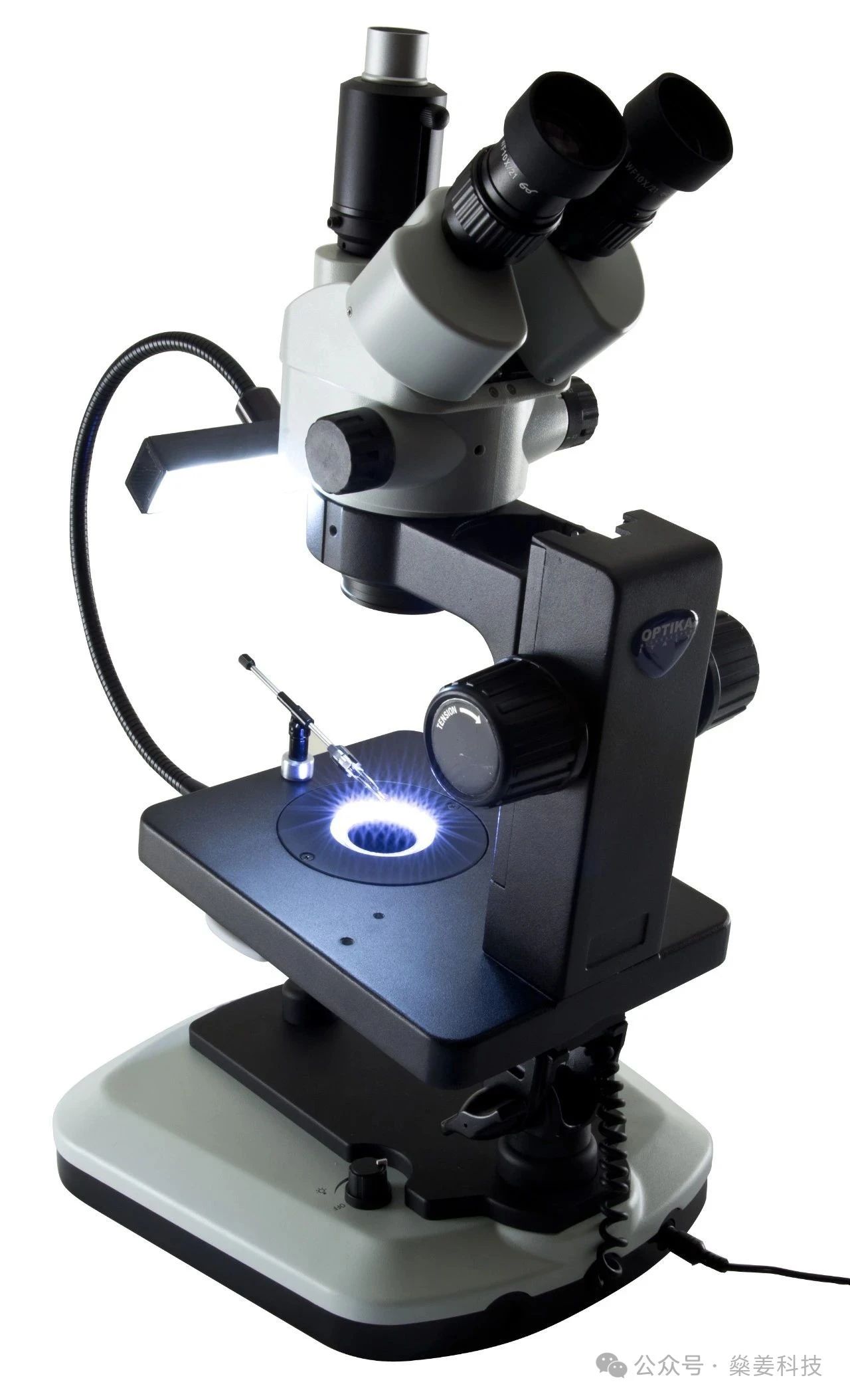

      体式显微镜的入射光照明适用于观察表面结构复杂的样品，如金属零件、集成电路等；而透射光照明则适用于观察透明或半透明的样品，如生物切片、薄膜材料等。透射光光源的亮度可调、光斑均匀，确保在不同倍率和观察条件下都能获得清晰的图像。意大利OPTIKA鸥卡™的体式显微镜全部采用LED光源，色温控制在6300K，功率强大，平均寿命高达50000小时。

聚焦与调节

      与生物显微镜一样，体式显微镜的聚焦也是通过旋转调焦手轮来实现的。优质的体式显微镜具备精细的调焦，能够确保在微小范围内准确调整焦距，从而获得最佳的观察效果。

      除了聚焦外，其他调节功能也建议使用者同样熟练掌握的，如目镜瞳距调节、屈光度调节等。这些功能可以确保不同观察者都能根据自己的视力状况和需求进行个性化设置，从而获得最佳的观察体验。

      通过最近的三篇文章，向大家简略说明了：体式显微镜与生物显微镜的差异，它由光学系统、支架系统、工作距离、入射/透射光源以及聚焦与调节等元素组成。在选择体式显微镜时，我们应根据自己的实际需求和使用场景进行综合考虑，选择最适合自己的仪器。这样，在科研与工业检测的道路上可以走得更远、更稳。
