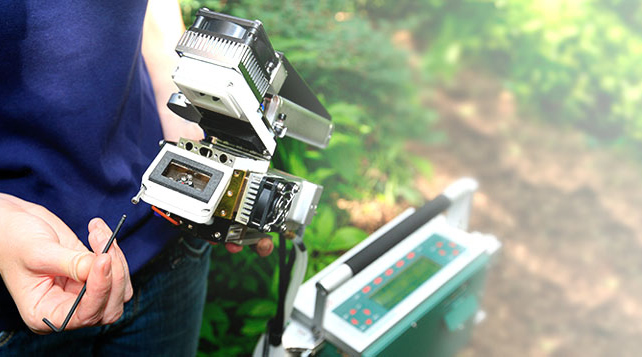

LI-6400XT便携式光合作用测量系统代表了当今国际上叶片水平光合作用测量仪器的最高水平。可以控制叶片周围CO2浓度、H2O浓度、温度、相对湿度、光照强度和叶室温度等相关环境因子。配置6400-40荧光叶室,系统可同时测量叶片的气体交换、荧光参数和呼吸参数等指标。重要特性
☆整合性:LI-6400XT将气体交换和荧光测量完美地融合在一起,是迄今为止集成度最高的气体交换-荧光测量系统
☆自动控制:LI-6400XT软件可以控制所有参数的测量和计算。光响应曲线和CO2响应曲线等可由自动程序产生,避免了人为因素引起的偶然误差。
☆ CO2和H2O零平衡:LI-6400XT不仅可以控制进入叶室气体的CO2和H2O浓度,而且能够控制(零平衡)叶室内的CO2和H2O浓度

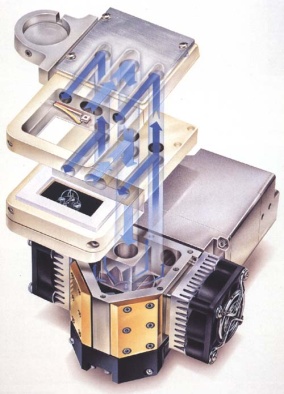

☆分析器:LI-6400XT的四通道红外CO2/H2O分析器位于叶室头部,消除了使用长管将叶室气体引入分析器时产生的测量时滞和误差;精度高、响应快
☆操作系统:LI-6400XT软件界面友好且可编程,数据和图形的显示可灵活改变。数据可保存在主机内的存储器中,也可以存入CF卡中,导入导出灵活方便
☆LED红/蓝光源(6400-02B):LED红/蓝光源可在0~2000 µmol·m-2·s-1间连续变化,且几乎不产生热量,不会对叶片产生扰动,无需另配电池

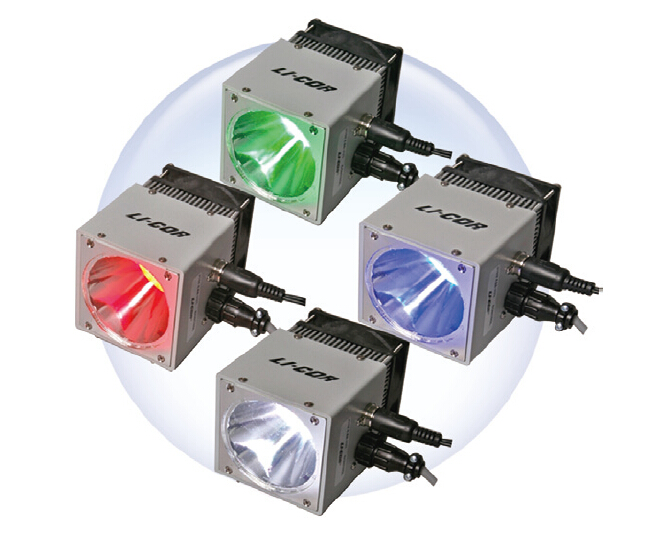

☆RGB红绿蓝光源(6400-18A):全新的6400-18A RGB光源可用于6400-17L整株拟南芥叶室、6400-22L可控光簇状叶室、6400-24苔藓叶室、自制叶室,以及LI-COR推出的其他类型的上部透明叶室,RGB光源可以直接安装到这些叶室上,保证了植物样品和光源测量的可重复性。
6400-18A红绿蓝光源可以与很多叶室联用,也可以与不同叶室组合套装订购。
² 6400-17L:6400-18A 和 6400-17组合套装:为整株丛状植物的光响应研究,提供了强有力工具。
² 6400-22L:6400-18A 和 6400-22组合套装:可在全日照下测定短针形簇状植物的光响应曲线。
² 6400-24L:6400-18A 和 6400-24组合套装:可测定蓬松植物材料的光合速率(以质量计算),植物材料放置在浅皿里,还可以研究所选植物材料对光强和光质的响应。
→ 可选红光、绿光、蓝光、白光,或者各色光的任意比例组合
→ 持续的可变光强可生成自动光曲线,与LI-6400/6400XT完全整合
→ 冷光源、发光均匀:LED的独特设计保证了光在叶片表面分布均匀,低产热量减少了光源对叶片的影响

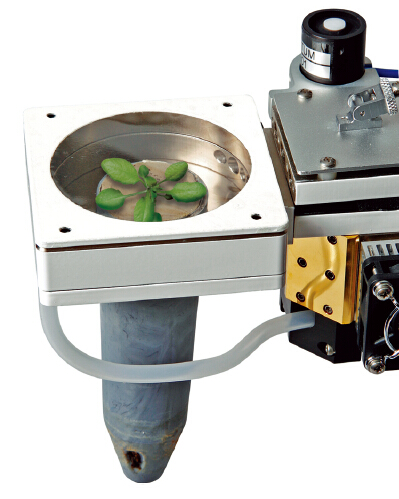

☆整株拟南芥叶室(6400-17):整株植物可置入,彻底解决了小植株簇状叶植物的气体交换测定问题,更便于对植株的整个生长过程进行重复测定。可更换的叶室底座适用于直径65 mm花盆和38 mm的锥形容器。
→ 测量整株植物光合/呼吸
→ “O”形密封圈代替泡沫垫圈
→ 上部泥炭混合粘土层、排气管装置为叶室内部提供轻微的正压——抑制土壤中的碳释放
☆可控光簇状叶室(6400-22L):LI-COR在6400-05簇状叶室基础上推出了全新的6400-22L可控光簇状叶室,配有RGB红绿蓝三色光源,可以调节光强和红、绿、蓝三色光比例,以满足更加全面的研究需要。
→ 与6400-18红绿蓝光源结合使用
→ 不透明簇状叶室内部结构独特,可使光线均匀反射
→ 测定簇状枝条光响应曲线和CO2响应曲线等过程
☆6400-24苔藓叶室:适用于蓬松的材料,如苔藓等,放置在浅皿里监测气体交换。将6400-18红绿蓝光源与6400-24连接,测量室可控制红绿蓝各色光源的强度和比例。
☆调制荧光叶室(6400-40):可同时测量同一叶片的气体交换参数和荧光参数;可进行控制环境条件下的光合-荧光测量;测量面积达2.0 cm2,稳定性和重复性好;可完全控制光化学光、饱和光、测量光和远红光;无需脆弱的光纤和额外的控制器及电源,便于野外安装。
→ 测量参数包括Fo、Fm、Fs、Fm′、Fo′,计算参数包括Fv、Fv/Fm、Fv′/Fm′、PhiPSII、qP、qN、NPQ和ETR等;具有光响应曲线、CO2响应曲线、光诱导曲线、荧光-CO2响应曲线、荧光-光响应曲线、荧光动力学曲线、荧光循环等多种自动测量程序;用户可根据需要自行编写多种自动测量程序
→ 全新多相闪光技术(Multiphase Flash Fluorescence Protocol),简称MPF,能更准确估算Fm'值(EFm'),Fm'的准确测量对于计算准确的ΦPSII(实际的光化学量子效率), J(电子传递速率), qN(非光化学淬灭), gm(叶肉导度)和其他参数都非常有意义,对于非胁迫植物来说,使用EFm'计算出的电子传递速率J和总CO2同化量(AG)的实验结果关系更吻合理论。

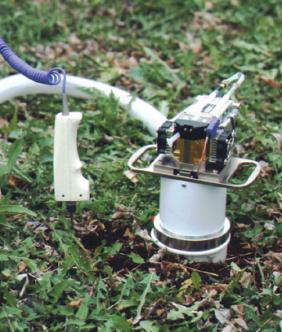

☆土壤呼吸气室(6400-09):配置6400-09土壤呼吸室,可使用LI-6400XT实现自动测量土壤CO2通量
LI-6400XT解决了光合作用野外测量的诸多问题:
→ 气体浓度可在适宜范围内控制,从而测量响应曲线
→ 解决了叶片温度随光照时间增加而升高的问题;同时测量叶片表面光照强度
→ 光源便携且可准确控制光强,而不依赖外界天气条件
→ 现场实时查看试验数据,系统操作简便,易于使用。
→ 系统坚固耐用,能够适应各种环境条件;试验数据准确、稳定
LI-6400XT是第一台将气体分析器安置在传感器头部的光合作用测量系统
技术参数
CO2分析器 | H2O分析器 | |
类型 | 绝对开路式非色散红外分析器 | 绝对开路式非色散红外分析器 |
量程 | 0~3100 μmol/mol | 0~75 mmol/mol,或40℃露点 |
带宽 | 10 Hz | 10 Hz |
精度
|
350 μmol/mol时: RMS 0.07 μmol/mol@1s信号; RMS 0.04 μmol/mol@4s信号 |
20 mmol/mol时: RMS 0.009 mmol/mol@1s信号; RMS 0.007 mmol/mol@4s信号; |
准确度 | 最大误差: ±5 μmol/mol @ 0~1500 μmol/mol; ±10 μmol/mol @ 1500~3100 μmol/mol |
最大误差: ±1.0 mmol/mol @ 0~75 mmol/mol |
输出 | |
RS-232 | 硬件DTE |
扩充插槽 | 支持CF卡和网卡适配器 |
CF卡 | 工业级(包含) |
网卡适配器 | 适用Type 1 CF以太网卡,10/100M(包含) |
温 度 | |
工作温度范围 | 0~50 ℃ |
光路模块温度和空气温度 | |
传感器类型 | 3线热敏电阻 |
范围 | -10 ~ 50℃ |
准确度 | 最大误差< ± 0.5℃ |
典型误差 | < ± 0.25℃ |
可控温范围 | 环境温度的± 6℃ |
叶温热电偶 | |
传感器类型 | E型 |
准确度 | 放大器调零后,热电偶测量端和冷端温差的±10 %,典型<0.2℃ |
气流流速 | |
安装6400-01CO2注入系统时 | 0~700 µmol/s |
未安装6400-01CO2注入系统时 | 150~1000 µmol/s |
压 力 | |
范围 | 65~115 kPa |
准确度 | 满量程的±0.1 % |
分辨率 | 0.002 kPa |
信号噪声 | 0.002 kPa(典型) |
系统控制器 | |
处 理 器 | 400MHz Intel XScale |
存 储 器 | 128M RAM 内存用于操作系统,64M闪存用于数据存储 |
显 示 | 8行,每行40个字符(240×64点),LED图形显示,可调亮度、背景光 |
键 盘 | 完整的ASCII键盘,密封,防尘防水 |
电源要求 | 10.5~15 VDC;最大4 A(电流消耗取决于系统设置),瞬间峰值<10A |
尺 寸 | 主机25.4 L×14.5 W×15 H cm;传感器头11.1 L×4.3 W×5.3 H cm |
重 量 | 9 kg,不计野外支架 |
6400-01 CO2 注入系统 | |
CO2混合范围 | <50 μmol/mol ~ >2000 μmol/mol |
工作温度范围 | 0~50° C |
CO2气源 | 12 g纯液态CO2钢瓶,使用时间为开启后至少8 h |
CO2钢瓶连接器 | 最小压力1250 kPa,最大压力1500 kPa |
内置和外置光合有效辐射(PAR)传感器 | |
量程 | 0~ >3000 µmol·m-2·s-1 |
分辨率 | <1 µmol·m-2·s-1 |
6400-02B LED光源 | |
输出范围 | 0~2000 µmol·m-2·s-1@ 30℃ |
最小蓝光比例 | 5%(以光子计) |
典型蓝光比例 | 13% @ 100 µmol·m-2·s-1; 10% @ 1000 µmol·m-2·s-1; 7% @ 2000 µmol·m-2·s-1 |
光波峰 | 665±10 nm@25℃ |
蓝光波峰 | 470±10 nm@25℃ |
功耗 | 8 W(2000 µmol·m-2·s-1时) |
工作温度 | 0~50℃ |
尺寸 | 5.2H × 5.6 W × 7.3D cm |
重量 | 0.2 kg |
6400-18A RGB 红绿蓝光源 | ||||
表中所列输出光强均在25℃下测定. 白光由红、绿、蓝三种光等比例混合而成 | ||||
输出光强范围 | 白光 | 高达4000 μmol·m-2·s-1 | ||
空间均一性 | 平均+5% ~ -15% @90%面积以上 | |||
红光 | 绿光 | 蓝光 | ||
最大输出(μmol m-2 s-1) | 2000 | 1350 | 1800 | |
中心波长(nm) | 632±5 | 522±8 | 470±10 | |
半功率带宽(nm) | 16 | 35 | 24 | |
最大功耗(w) | 60 | |||
工作温度 | 0~50℃ | |||
工作湿度 | 0-95%, 无冷凝 | |||
尺寸 | 12.4 H×9.0 W×9.5 L cm | |||
重量 | 0.54 kg |
6400-40荧光光源 | |
测量光/调制光 | 630 nm红色LED,软件控制光强,可选调制频率0.25、1、10、20 kHz |
活化光 | 630 nm红色和470 nm蓝色LED光源,软件独立控制红蓝光强度。 蓝光LED的PAR:0~ 200 µmol·m-2·s-1, 红光LED的PAR:0~3000 µmol·m-2·s-1 |
饱和光 | 630 nm红色LED光源,软件控制强度为0~7000 µmol·m-2·s-1 |
远红光 | 远红光LED光源,740 nm,软件控制强度 |
荧光信号
温度依赖性
|
温度变化10 ℃时漂移<1% |
用户界面 | LI-6400XT控制器和遥控Windows软件界面 |
模拟输出 | ±5 V模拟输出 |
功耗 | 饱和脉冲时<6 W |
测量面积 | 2.0 cm2 |
操作温度 | 0~50 ℃ |
尺寸 | 6 H × 6 W × 8D cm |
重量 | 0.4 kg |
订货指南
订购套装 | 说 明 |
LI-6400XTQ型 | 主机(128 M内存、64 M存储器、1G CF卡);CO2注入系统;外置光量子传感器;传感器头部;标准叶室(6 cm2,含内置PAR传感器);10/100M网络适配器;DVD培训光盘和手册;充电电池(4节)和充电器;系统安装软件包;常用备件;包装箱等。 |
LI-6400XTP型 | LI-6400XTQ+LED红/蓝光源 |
LI-6400XTF型 | LI-6400XTQ+荧光叶室 |
LI-6400XTR型 | LI-6400XTQ+LED红/蓝光源+荧光叶室 |
LI-6400XTA型 | LI-6400XTQ+整株拟南芥叶室+RGB光源+交流电适配器 |
LI-6400XTE型 | LI-6400XTQ+控温模块组件+昆虫呼吸组件+LED红/蓝光源+土壤呼吸室+荧光叶室+两年延长质保+光合作用教学资源包+交流电适配器 |
选 配
6400-01 CO2注入系统 CO2控制器,CO2钢瓶接口 |
6400-02B LED红/蓝光源 红/蓝光,配合标准叶室使用 |
6400-09土壤CO2呼吸室 测量土壤表面CO2通量变化 |
6400-40荧光叶室 测量叶片的荧光参数 |
6400-037 厚叶叶室垫圈 |
6400-05簇状叶室 测量云杉等簇状叶 |
6400-07针状叶室 测量油松等针状叶 |
6400-08叶室透明底 测量两面受光叶片 |
6400-11狭长叶室 测量禾本科植物等 |
6400-24L苔藓叶室 测量苔藓等蓬松样品 |
6400-22L可控光簇状叶室 | 6400-17拟南芥叶室 测量小植株整体 |
6400-18红绿蓝光源 | 6400-19自制叶室 | 6400-15鸭嘴叶室 测量叶片细小植物 |
6400-89昆虫呼吸测量装置 | 9964-037 CO2小钢瓶 12g/个,25个/盒 |
9964-091 暗适应夹10个/盒 |
6400-70 交流电模块 |
9901-013 外置光量子传感器 |
622-04299 干燥剂 |
9964-090 苏打 |
产地与厂家:美国LI-COR公司
